SystemC met Visual Studio 2012 Express Edition

© Harry Broeders. Laatste wijziging: 11 november 2014

Deze pagina is bestemd voor studenten van de Haagse Hogeschool - Faculteit Technologie, Innovatie & Samenleving groep E-EMSYS = minor Embedded Systems.

Downloaden

• Visual Studio Express 2012 for Windows Desktop: http://www.microsoft.com/en-us/download/details.aspx?id=34673.
  Visual Studio Express 2012 for Windows Desktop werkt alleen op Windows 7 en hoger, als je nog Windows XP gebruikt dan kun je gebruik maken van Microsoft Visual C++ 2010 Express Edition, zie hier.
  Inmiddels is ook Visual Studio Express 2013 for Windows Desktop beschikbaar maar die gebruiken we op de Haagse Hogeschool nog niet. Er is al wel een update verzoek ingedient maar er blijken technische redenen te zijn om deze update nog even uit te stellen. Ik raad je aan om thuis dezelfde versie (2012) te gebruiken als op school.
• GTKWave Viewer: http://sourceforge.net/projects/gtkwave/files/. (In deze handleiding is gtkwave-3.3.52-bin-win32 gebruikt.)
• SystemC 2.3.0: http://www.accellera.org/downloads/standards/systemc. (systemc-2.3.0.tgz)

Installeren

• Visual Studio Express 2012 for Windows Desktop: wijst zichzelf.
• gtkwave-3.3.52-bin-win32.zip uitpakken onder C:\.
• systemc-2.3.0.tgz uitpakken onder C:\

Compileren van de library systemc.lib

• Open Visual C++ 2012 en kies de menuoptie FILE, Open Project... (of druk op Ctrl+Shift+O) en open C:\systemc-2.3.0\msvc80\SystemC\SystemC.vcproj

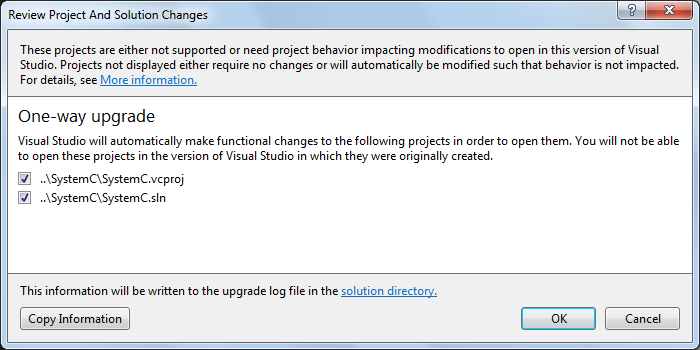

  Het volgende window verschijnt:


• Klik op OK.
  Er verschijnt een Migration Report in je browser. Dit kun je verdere negeren. Ga terug naar Visual Studio. Omdat SystemC 2.3.0 niet getest is met Visual Sudio 2012 moet je nog enkele regels in de source code aanpassen.
  • Om de library te kunnen compileren moet je in de file C:\systemc-2.3.0\src\sysc\kernel\sc_cmnhdr.h regel 75:

    #define for if( false ); else for

    veranderen in:

    #if _MSC_VER < 1300
    #define for if( false ); else for
    #endif

  • Om onjuiste foutmeldingen bij het gebruik van de library te voorkomen moet je in de file C:\systemc-2.3.0\src\sysc\packages\boost\config\compiler\visualc.hpp regel 162

     (_MSC_VER > 1500)

    veranderen in:

     (_MSC_VER > 1700)

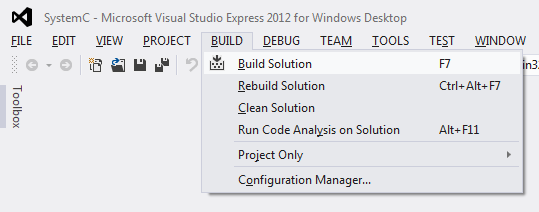

• Kies de menuoptie BUILD, Build Solution of druk op F7

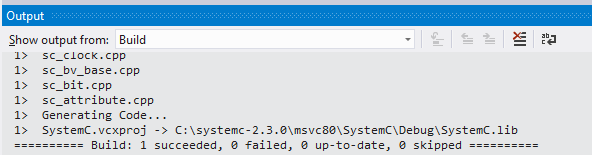

• Als het goed is dan krijg je de volgende uitvoer.


• Sluit Visual Studio 2012 Express Edition.

Compileren en uitvoeren van een SystemC programma met Visual Studio 2012 Express Edition

Ga nu hier verder...
