AVE AVR Studio plugin.

Deze pagina is bestemd voor studenten van de Haagse Hogeschool - TH Rijswijk/Academie voor Engineering groep EP2.1.

De TH Rijswijk student Robin Bakels heeft als stageproject een plugin geschreven voor AVR Studio. Deze plugin kan gebruikt worden om de practicumopdrachten van PROS2 thuis te testen. Als je de plugin geïnstalleerd hebt is de AVR Studio simulator uitgebreid met de volgende componenten:

LED.
Schakelaar.
Knight Rider: LED balk + schakelaar.
ADC met analoge slider.
Bierkelder: LED, temperatuursensor, koelelement en verwarming.
Frequentiegenerator.
LCD.
Stackview.

Dit is de installatiefile van de plugin: setup.exe

Voorbeelden van het gebruik van de AVE AVR Studio plugin.

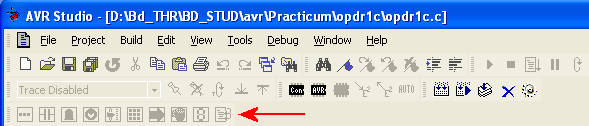

Bij het opstarten van AVR Studio worden de plugins meteen geladen. Je ziet dit in de knoppenbalk.

Als je een project geladen of aangemaakt hebt in AVR Studio zijn de knoppen niet actief. De knoppen worden pas actief als de AVR Simulator gestart wordt.

Voorbeeld Knight Rider: LED balk + schakelaar.

Maak een directory pros2\opdr1c en kopieer het voorbeeld programma opdr1c.c en de AVR Studio projectfile opdr1c.aps in deze directory.
Laad de projectfile opdr1c.aps in AVR Studio. Dit kun je doen door dubbel te klikken op de projectfile.
Vertaal het C programma in ATmega16 machine code door op de knop te klikken.
Kies de menuoptie Debug, Select Platform and Device... en selecteer AVR Simulator. Klik vervolgens op Finish. Controlleer in de status balk (rechts onder) of de juiste processor en debug device geselecteerd zijn.
-
Kies de menuoptie Debug, Start Debugging of druk op de sneltoets Ctrl+Shift+Alt+F5 of klik op de knop om het programma in de simulator te laden.
-
De simulator begint automatisch bij het begin van het programma en stopt op de eerste C coderegel die wordt uitgevoerd. In dit geval main.
-
Open de simulatie van de Knight Rider via de menuoptie Tools, AVE AVR Studio Plugins, Knight Rider of de knop .
-

-

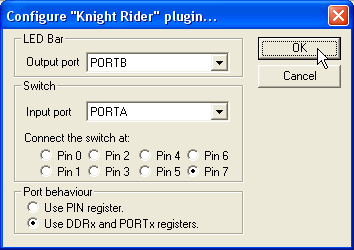

Klik rechts op het Knight Rider window en kies Settings... Pas de settings als volgt aan:
-

-
Je kunt het programma op de ATmega16 starten met de menuoptie Debug, Run of de sneltoets F5 of de knop . Het Knight Rider window wordt echter niet bijgewerkt als de simulator runt. Het window wordt pas bijgewerkt als het programma op de ATmega16 gestopt wordt met de menuoptie Debug, Break of de sneltoets Ctrl+F5 of de knop .
-
Als je wilt dat het Knight Rider window continue bijgewerkt wordt moet gebruik gemaakt worden van de knop om het programma te starten en te stoppen. De vertragingslus duurt in de simulator veel langer dan in het echt. Je kunt dit oplossen door de constante 30000 kleiner te maken (bijvoorbeeld 100).
-

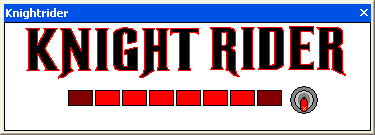

Zoals je kunt zien werken de LEDs in het Knight Rider simulatie window anders dan op het STK500 bord. De LEDs op het STK500 worden aangezet met een 0 en uitgezet met een 1. De LEDs in de simulatie worden aangezet met een 1 en uitgezet met een 0. Als je het voorbeeld programma uitvoert in de simulator zijn er dus steeds 2 LEDs uit en 6 LEDs aan (net andersom als in het echt).
